偏心振動篩相比正心的篩子有什么優勢

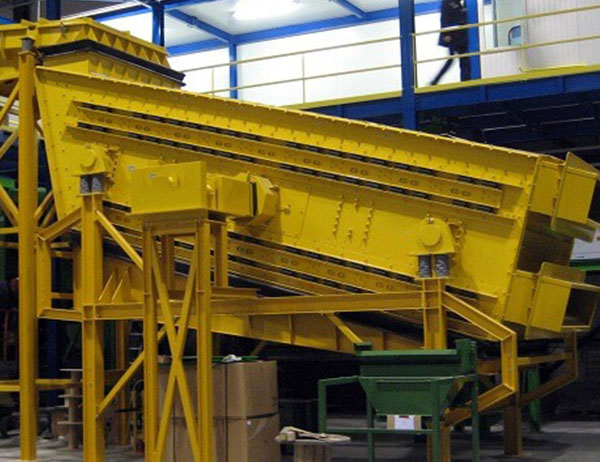

偏心振動篩的特點是靠振動工作,偏心激振器是剛性振動,振幅不隨給料量多少而變化,而靠近篩的中部的運動特征不受篩箱載荷等因素的影響,在一定程度上可以避免因給料過多而發生篩孔堵塞的現象,適用于粗中粒度物料的篩分。主要缺點是,當喂料不均時,不平衡的慣性力使軸承磨損快和引起建筑物的振動。而且它的偏心軸傳動結構較為復雜,需要設置兩隊軸承,其中兩個裝在機架上,兩個裝在篩箱上,一般傾斜安裝。
篩子是由三個主要部分組成,即篩架1,鋪有兩層篩網的篩框2和激振器3。篩框的中部通過滾柱軸承掛在激振器的偏心軸上,篩框兩端則通過拉桿4與固定在篩架上的四葉彈簧5及6相連。激振器兩端的軸承固定在機架上。裝在機架上的電動機7,通過皮帶8及皮帶輪9帶動激振器的偏心軸旋轉,造成篩框的偏轉振動。為了避免建筑物受篩子振動的影響,在篩架的四角設有套環,用帶有彈簧減振器的鋼絲繩將整個篩子吊起。
在五六十年代的時候,這種給篩子就已經很少使用,逐步被慣性振動篩所替代。1-篩箱;2-橡膠彈簧;3-橫向鋼管構件;4-機座;5-偏心軸,偏心振動篩有多種結構形式,它們的差別主要是采用不同類型的支撐裝置,如用板彈簧、螺旋彈簧或者彈性吊桿等。
激振器是篩子的主要部分,它是由以下幾部分組成:偏心軸1裝在偏心軸頸上的一對球面滾柱軸承7;固定在篩框上的軸承殼6;裝在偏心軸上的飛輪2和套在偏心軸中部的鐵管3。軸承裝在軸承殼中,在飛輪上裝設配重5。鐵管兩端用法蘭盤4固定,鐵管的作用是保護軸不受磨損,并防止煤塵侵入軸承。
圖6為東德生產的偏心軸式振動篩,其特點是使用橡膠彈簧2在兩端支承篩箱1,皮帶輪帶動偏心軸5使篩箱產生圓形振動軌跡。篩箱由于通過像膠彈簧支承于橫向鋼管構件上,故有一定的活動余地。

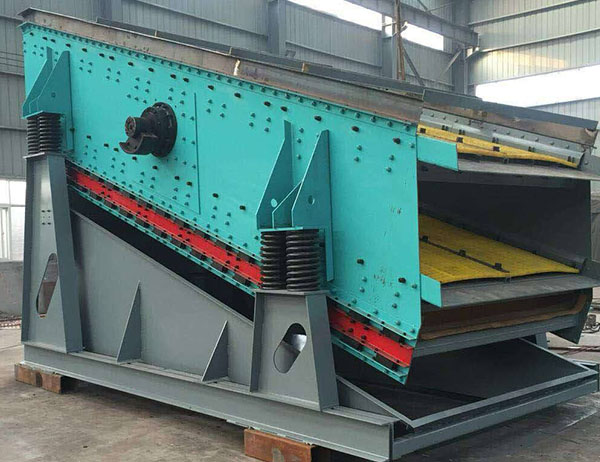

振動篩按產生振動的方法不同(即激振器產生激振力的原理不同)可分為偏心振動篩(也叫半振動篩)、慣性振動篩和電磁振動篩3種。由于慣性振動篩結構簡單、工作性能好、發展很快、結構日趨完善、性能越來越好,所以,重點介紹慣性振動篩。圓振動篩和直線振動篩都屬于慣性振動篩。
圓振動篩按使用激振器的個數分為單軸圓振動篩和雙軸圓振動篩。單軸圓振動篩按激振器方式又可分為偏心式圓振動篩、簡單慣性式圓振動篩和自定中心式圓振動篩。其中偏心式圓振動篩逐漸被淘汰,簡單慣性式圓振動篩只有少數廠家有,應用多的是自定中心式圓振動篩。
篩子是由三個主要部分組成,即篩架1,鋪有兩層篩網的篩框2和激振器3。篩框的中部通過滾柱軸承掛在激振器的偏心軸上,篩框兩端則通過拉桿4與固定在篩架上的四葉彈簧5及6相連。激振器兩端的軸承固定在機架上。裝在機架上的電動機7,通過皮帶8及皮帶輪9帶動激振器的偏心軸旋轉,造成篩框的偏轉振動。為了避免建筑物受篩子振動的影響,在篩架的四角設有套環,用帶有彈簧減振器的鋼絲繩將整個篩子吊起。
在五六十年代的時候,這種給篩子就已經很少使用,逐步被慣性振動篩所替代。1-篩箱;2-橡膠彈簧;3-橫向鋼管構件;4-機座;5-偏心軸,偏心振動篩有多種結構形式,它們的差別主要是采用不同類型的支撐裝置,如用板彈簧、螺旋彈簧或者彈性吊桿等。
當電動機通過傳動皮帶輪8使軸3旋轉時,篩框的中部作圓運動,其圓的半徑等于偏心距r。篩框的給礦端與排礦端,作閉合橢圓運動。橢圓運動軌跡的形狀決定于彈簧減振器11的強度和位置。篩框做圓周運動時,產生離心力,此力經軸3引起支承機構的無益的振動。因此,利用飛輪10上的配重(對重)9來平衡該力。應該使得mω2r=m0ω2R,或是m r=m0 R。在偏心軸的中部,振動軌跡是圓形,但是在振動篩兩端,因受彈簧的限制而成為橢圓形。偏心振動篩的中部,振幅的大小以及運動軌跡完全由偏心軸的偏心距所確定,不受動力因素(篩面負荷等)的影響,這與后邊所述的純振動篩不同,故又稱為半振動篩。
偏心軸上安裝有飛輪,在非偏心部分裝有一對偏心對重(配重),用來平衡篩子工作時的慣性力。事實上,篩機在工作時,由于喂料不均勻或其他原因,篩分機振動部分的質量會經常發生波動,篩體的慣性力不能得到完全平衡,會引起支撐軸承和建筑物振動。
激振器是篩子的主要部分,它是由以下幾部分組成:偏心軸1裝在偏心軸頸上的一對球面滾柱軸承7;固定在篩框上的軸承殼6;裝在偏心軸上的飛輪2和套在偏心軸中部的鐵管3。軸承裝在軸承殼中,在飛輪上裝設配重5。鐵管兩端用法蘭盤4固定,鐵管的作用是保護軸不受磨損,并防止煤塵侵入軸承。
圖6為東德生產的偏心軸式振動篩,其特點是使用橡膠彈簧2在兩端支承篩箱1,皮帶輪帶動偏心軸5使篩箱產生圓形振動軌跡。篩箱由于通過像膠彈簧支承于橫向鋼管構件上,故有一定的活動余地。
