水平式三軸橢圓振動篩
應用行業:礦山、石礦場、移動式篩分站
適用物料:大塊物料
價格區間:80000-200000 處理能力:200-1000T/H
適用物料:大塊物料
價格區間:80000-200000 處理能力:200-1000T/H
全國銷售熱線:
13460427940
相關推薦
水平式三軸橢圓篩介紹
三軸橢圓水平振動篩是在橢圓振動篩的基礎上研發的一種新型篩機,由于他的激振力強,振幅大,更好的處理的大塊物料,獲取理想成品。三軸驅動能使篩機產生理想的橢圓運動,它兼有圓振動篩和直線振動篩的優點,且橢圓軌跡、振幅可調,可根據實際物料狀況選擇振動軌跡, 對難篩分的物料更具優勢;三軸橢圓水平振動篩兼?zhèn)淞藘A斜式圓震動篩和水平式直線震動篩的各自的優點,具有透篩性好、處理能力大、安裝高度小的特點,是各種礦山、石礦場、移動式篩分站的理想設備。

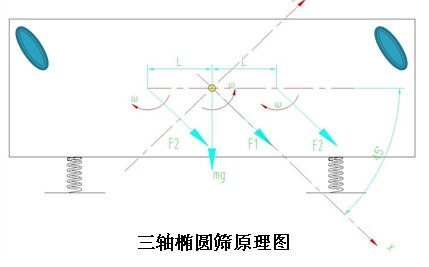

篩機工作原理
動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器(速比為1),實現三根軸同速旋轉,產生激振力,激振器與篩箱高強度螺栓聯接,產生橢圓運動。物料在篩面上隨篩機高速橢圓運動,迅速分層、透篩、向前,最終完成物料的分級。
技術優勢
- 1、處理能力大,篩分效率高;
- 2、篩機運行軌跡為橢圓形,運動平穩,功耗低;
-
3、雙振幅(15-19mm)、振動方向角(30°-60°)、振動頻率(645-875r/min)可調,調整方便、簡捷;物料篩分順暢,不易堵孔、堵料。
4、三軸驅動強迫同步激振,能使篩機獲得穩定的工作狀態,對要求處理量大的篩分尤其有利;
5、三軸驅動改善了篩框受力狀態,減輕了單個軸承負荷,側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提高了篩機的可靠性和壽命,為篩機的大型化奠定了理論基礎。
6、由于其水平安裝,有效的降低了機組高度,能很好的滿足大、中型移動式篩分機組的需要。
7、軸承稀油潤滑,有效降低了軸承溫度,提高了壽命;
8、同樣的篩分面積,橢圓振動篩產量可提高1.3-2倍。

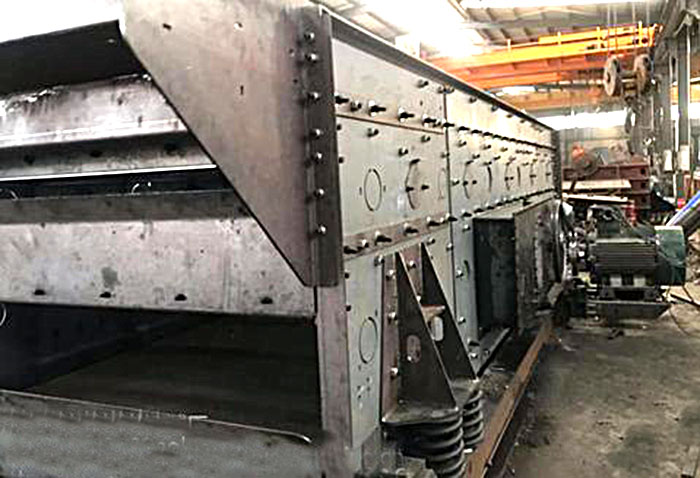

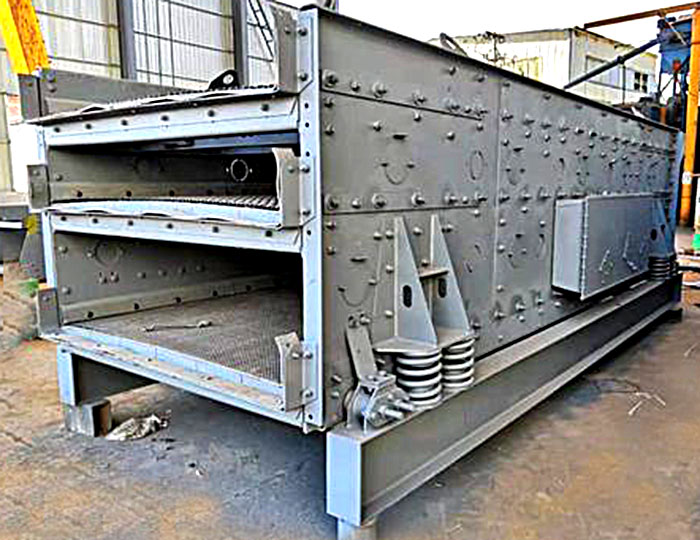

三軸橢圓振動篩圖片
技術參數
型號 | 篩面規格 寬*長(m*m) | 篩面面積 m2 | 篩面 | 最大進料粒度 (mm) | 雙振幅 (mm) | 振動頻率(r/min) | 處理能力(t/h) | 電機功率 | 重量 (t) | |
層數 | 篩網 | |||||||||
2TYS1852 | 1.8*5.2 | 9.45 | 2 | 編織 | 150 | 14-18 | 645-875 | 120-250 | 22 | 7.6 |
3TYS1852 | 1.8*5.2 | 9.45 | 3 | 編織 | 14-18 | 120-250 | 30 | 8.7 | ||
2TYS1860 | 1.8*6.0 | 10.8 | 2 | 編織 | 14-18 | 160-320 | 37 | 9.2 | ||
3TYS1860 | 1.8*6.0 | 10.8 | 3 | 編織 | 14-18 | 160-320 | 37 | 11.2 | ||
2TYS2060 | 2.0*6.0 | 12 | 2 | 編織 | 14-18 | 200-385 | 37 | 10.5 | ||
3TYS2060 | 2.0*6.0 | 12 | 3 | 編織 | 14-18 | 200-385 | 45 | 12.3 | ||
2TYS2460 | 2.4*6.0 | 14.4 | 2 | 編織 | 14-18 | 240-462 | 45 | 13.2 | ||
3TYS2460 | 2.4*6.0 | 14.4 | 3 | 編織 | 14-18 | 240-462 | 45 | 15.1 |
